たった2STEPでできる！力の図示のコツ

「力の図示のコツがわからない」

「いつも必要な力を書き忘れてしまう」

力学の問題を解いていて、
このようなことを感じたことはありませんか？

力は目に見えないものだし、
「垂直抗力」とかいう変な力も出てきて、
なかなかイメージしづらいと思います。

あなたが力の図示がうまくいかないのは、
力をイメージする力がないわけではなく、
力の図示の「型」を知らないからです。

ここでは誰でもできる力の図示の方法を解説しますね。

この記事を最後まで読むことで、
思考停止状態でも力の図示ができ、
力学の問題を解くスピードもアップするでしょう。

初心者にもわかりやすく書いたので、
ぜひ最後まで読んでみてください。

力の図示に必要な２つのこと

力学の勉強に慣れていない人だと、
力の図示をするだけでも一苦労だと思います。

特に、
「書き忘れている力はないかな…」
なんて心配になることも多いでしょう。

しかし実は、
力の図示はたった２つのことを理解すれば、
力を書き忘れることはありえません。

その２つの知識とは、
①接触力と遠隔力
②作用・反作用の法則
です。順番に見ていきましょう。

①接触力と遠隔力

「接触力」とは、
物体と物体が触れ合ったところに働く力です。

物体が触れ合っているのであれば、
必ず接触力が働きます。

これをよく理解しておいてください。

そして次に「遠隔力」とは、
接触力でない全ての力を指しており、
とりあえず重力のことだと思ってください。

つまり物体が触れ合うところに必ず接触力が、
それ以外の力としては重力だけが働くことになります。

②作用・反作用の法則

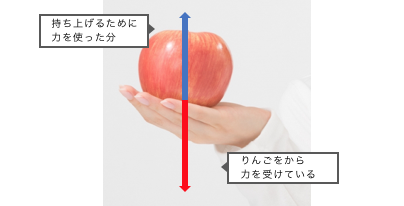

リンゴを持ち上げようとすると、
重さ、手応えを感じることができます。

リンゴに力を与えようとする時、
同時に手もリンゴから力を受けているのです。

このように力を与える時に、
必ず逆向きの力が生じることを、
「作用・反作用の法則」といいます。

先ほどの接触力と遠隔力に関して、
作用・反作用の法則を考えてみましょう。

まず接触力では、
必ず接触面に作用と反作用が働きます。

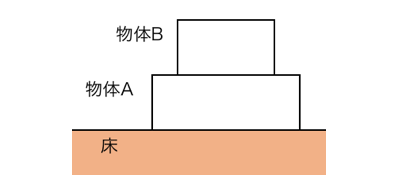

例えば以下の図の物体Aと物体Bについて、
物体Aが物体Bに垂直抗力を与える一方、
物体Bが物体Aに垂直抗力の反作用を与えています。

このように物体が接触するごとに
２つの力が発生するのです。

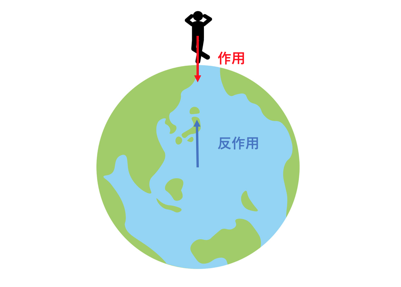

次に遠隔力である重力です。

物体が重力によって引っ張られる分、
地球が重力の反作用によって引っ張られています。

地球は大き過ぎて反作用の影響は無視でき、
重力だけは反作用を無視することができます。

力の図示はたった2STEP

・接触力と遠隔力
・作用反作用の法則
を理解すれば、もう力の図示は簡単です。

まずは①反作用を気にしない重力を書き、
そして②物体のすべての接触面に対して、
作用と反作用に当たる力を書きましょう。

それでは具体例と一緒に確認してみます。

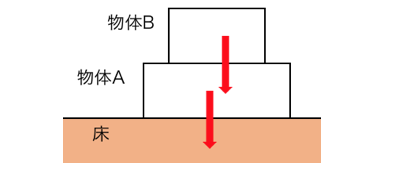

①重力を書く

まずは遠隔力である重力を書きます。

重力にだけ反作用がないので、
意識して先に書いてしまいましょう。

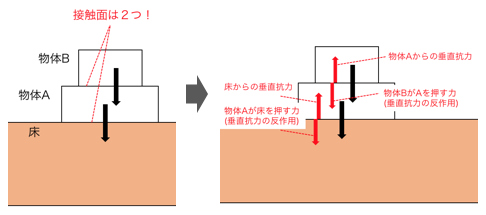

②作用反作用の法則に従い、接触力を書く

次に接触力を書きます。

接触力は、物体が触れれば必ず生じるので、
一つ一つ忘れないように図示しましょう。

「物体Aから物体Bへの垂直抗力」
「物体Bから物体Bへの垂直抗力の反作用」
というように、どんな力かを明確に意識して書くとミスが減ります。

たったこれだけで完成です。

闇雲に図示するのではなく、
接触面１つ１つを処理していけば、
迷うことはないと思います。

力の図示の練習問題

最後に簡単な練習問題です。

前半は先ほどの図示自分でやってみる問題、
後半は次の「運動方程式」などで生きる内容になっています。

難易度は高くないと思うので、
気を張らずに解いてみてください。

問題

解答

（解答）
（１）手順通りにやりましょう。
コツは感覚で考えないことです。

①重力を書く
②すべての接触面に作用反作用を書く

基本はこれだけをしていくと以下のようになります。

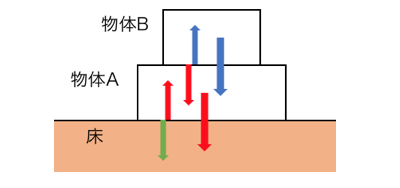

（２）上の図で、
赤色で書いたのが物体Aに働く力、
青色で書いたのが物体Bに働く力です。

まとめると以下のとおり。

物体A
・重力
・床からの垂直抗力
・物体Bに押される力(垂直抗力の反作用)
物体B
・重力
・物体Aからの垂直抗力

まとめ

今回は力の図示の解説でした。

・接触力と遠隔力
・作用反作用の法則
さえ理解すれば簡単に図示できますね。

問題演習でうまくいかないのは、
作用反作用の関係を見逃しているか、
練習問題(2)でやった「何から何への力なのか」が曖昧になっている場合が多いです。

ぜひ何度か練習してみてください。
